Как отрегулировать шлагбаум?

Для того, чтобы шлагбаум работал надлежащим образом необходимо правильно провести его балансировку. Производить ее следует при установленной заграждающей планке (стреле) и дополнительными аксессуарами (в том случае, если они будут). Для этого необходимо сделать ряд последовательных действий:

1. При помощи ключа снять боковую защитную крышку на тумбе шлагбаума.

2. С помощью натяжителя пружины произвести балансировку (см. Рисунок 3)

Считается, что шлагбаум сбалансирован правильно, если его заградительная планка (стрела), установленная под углом 45 градусов остается на месте, т.е. не опускается и не поднимается.

Если используется очень короткая заграждающая планка (менее 1,5 метров) без всяких дополнительных аксессуаров, то сила натяжения пружины может оказаться слишком большой. В этом случае необходимо перевесить пружину на второе отверстие выходного рычага редуктора (см. Рисунок 4).

Технические характеристики шлагбаумов вы можете посмотреть в разделе автоматические шлагбаумы

Регулировка значений замедления.

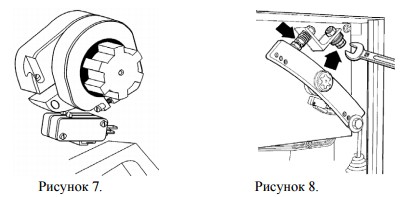

Замедление выполняется автоматически блоком управления. С помощью двух кулачков можно отрегулировать точку начала замедления, как при открытии, так и при закрытии, независимо друг от друга (Рисунок 7).

Для оптимального замедления необходимо отрегулировать два амортизатора со стопорным устройством используя ключ на 19 мм (Рисунок 8).
