Предназначен для дистанционного подключения и коммутации до 8-и или до 16-и (реализуется с помощью подключения дополнительного модуля МК-08) исполнительных устройств. Подключение по интерфейсу CAN.
ID: s-30118
Цена: уточнить
Технические характеристики
Особенности
Подключение до 8-и исполнительных устройств (в базовой комплектации модуля МКВ-08(16)).

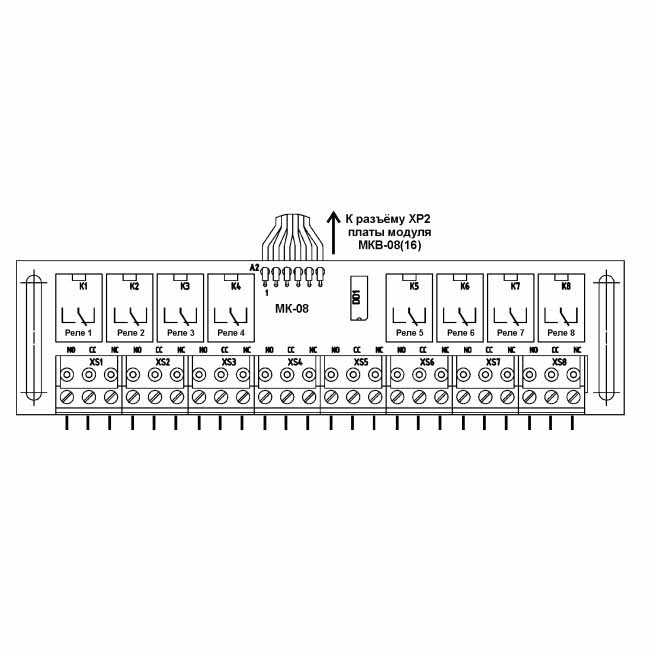

Подключение до 16-и исполнительных устройств при применении дополнительного расширительного модуля МК-081.
Выдача сообщений о текущем состоянии и режимах работы.
Передача данных по интерфейсу CAN (основной или резервный канал) по запросу ППКП (ПКП) или по изменению контролируемого параметра.
Отображение на передней панели текущего состояния модуля с помощью 2-х светодиодов.
Контроль и передача на ППКП (ПКП) информации о состоянии сети питания 12В и детектора вскрытия (тампера).
Назначение
Модуль МКВ-08(16) предназначен для дистанционного подключения и коммутации исполнительных устройств и выдачи сообщений о текущем состоянии и режимах работы на базовый блок ППКП (ПКП).
Модуль МКВ-08(16) предназначен для установки внутри охраняемого объекта и рассчитан на круглосуточный режим работы. Конструкция модуля не предусматривает его использование в условиях воздействия агрессивных сред, пыли, а также в пожароопасных помещениях.
Общие требования к установке
Прежде чем приступить к монтажу и вводу в эксплуатацию модуля МКВ-08(16), необходимо внимательно ознакомиться с данным руководством по эксплуатации.

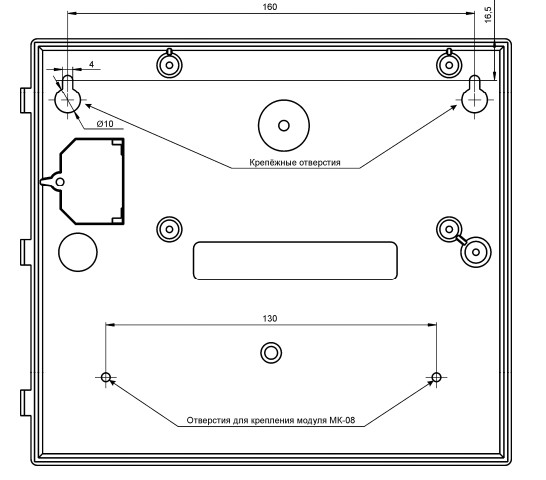

Модуль МКВ-08(16) устанавливается на стенах или других конструкциях внутри контролируемого объекта в местах, защищенных от воздействия атмосферных осадков и возможных механических повреждений. Место установки должно обеспечивать удобство работы с модулем.

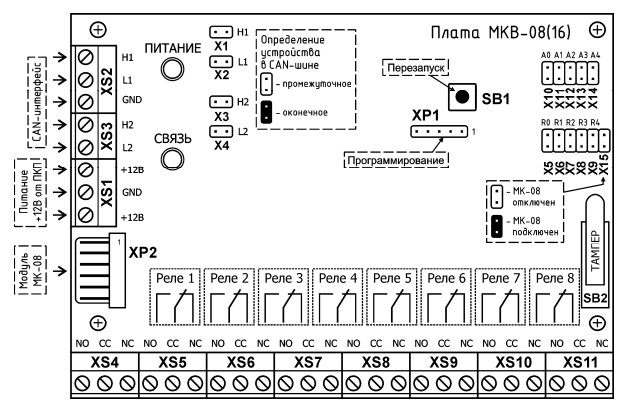

Модуль МКВ-08(16) имеет одно эксплуатационное положение, когда плоскость лицевой панели расположена вертикально. Все входные и выходные цепи подключаются к модулю в соответствии со схемой подключения с помощью клеммных колодок, расположенных на плате МКВ-08(16).
Указание мер безопасности
При монтаже и эксплуатации модуля МКВ-08(16) необходимо строго соблюдать требования «Правил технической эксплуатации электроустановок потребителей», «Правил техники безопасности при эксплуатации электроустановок потребителей» до 1000В.
Не допускается установка и эксплуатация модуля МКВ-08(16) во взрывоопасных и пожароопасных зонах, характеристика которых приведена в «Правилах устройства электроустановок».
К работам по монтажу, установке и обслуживанию модуля МКВ-08(16) должны допускаться лица, имеющие необходимую квалификацию и допуск к работам с электроустановками до 1000В.
Монтаж модуля МКВ-08(16), а также профилактические работы и осмотр производить только после отключения модуля от питающей сети. Данное требование распространяется и на работы по обслуживанию и проверке состояния модуля.
При хранении и транспортировании модуля МКВ-08(16) применение специальных мербезопасности не требуется.
Интерфейс связи с основным блоком управления (ППКП (ПКП))
2 порта CAN (основной и резервный каналы)
Отображение информации на лицевой панели
2 светодиода
Количество выходов коммутации (в базовой комплектации модуля)
8
Максимальное количество выходов коммутации (с модулем МК-08)*
16
Коммутационные свойства реле (переменное напряжение)
3 А, 120 В
Коммутационные свойства реле (постоянное напряжение)
3 А, 24 В
Диапазон рабочих температур, °С
+5 … +40
Относительная влажность при температуре +35 °С (без конд. влаги), %
до 95
Диапазон температур хранения, °С
-50 … +50
Габаритные размеры, мм
-50 … +50
Габаритные размеры, мм
192*168*70
Масса, кг
1,0
Входное напряжение питания, В
Мин:10,2; Ном:13,6; Мак:15,0;
Ток потребления от источника питания в дежурном режиме, мА
Мак:30
Ток потребления от источника питания в рабочем режиме, мА
Мак:350**
Длина сегмента CAN к которому присоединяется модуль МКВ-08(16):
кабель КСПВ 4х0,5м макс: 100; витая пара в экране 5 категории, м макс: 1000
* Модуль МК-08 приобретается по отдельному договору и устанавливается самостоятельно.
** приведено потребление при включении 16-ти реле. При расчётах потребления модуля суммируется ток потребления в дежурном режиме и потребление каждого реле во включенном состоянии (20мА)
Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без предварительного уведомления и не заменяют консультацию специалиста.
