(Снято с производства) ППКО 063-32-11 "Аларм-11 " исп.Б Прибор

Технические характеристики

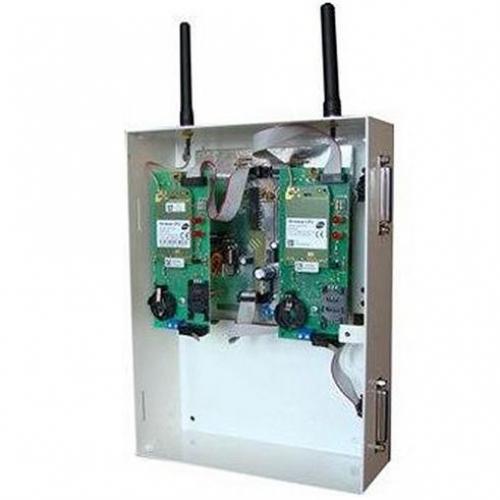

Прибор приемно-контрольный охранный ППКО 063-32-11 «Аларм-11» (исполнения «А», «Б»)

Прибор является многофункциональным техническим устройством, предназначенным для построения систем охранной сигнализации объектов.

Прибор обеспечивает:

• контроль состояния до 8-ми двухпроводных охранных и тревожных шлейфов сигнализации (ШС) объектов, и собственного состояния;
• контроль состояния до 24-х (двухпроводных, радиоканальных) ШС дополнительно, при подключении по стыку RS-485 модулей (до 3-х) расширения шлейфов сигнализации МРШС-8, модулей (до 4-х) шлейфов сигнализации выносных МШВ-6, блока расширения шлейфов сигнализации радиоканального «Аларм-БРШС» (блок расширения «Аларм-БРШС»), либо радиорасширителя шлейфов сигнализации радиоканального «Астра-РИ-М РР» (радиорасширитель «Астра-РИ-М РР»).

Суммарное количество контролируемых ШС внешних устройств подключения — не более 24-х на один прибор.

• индикацию состояния 32-х ШС и собственного состояния,
• выдачу сигналов оповещения на встроенный звуковой оповещатель (ВЗО) и внешний комбинированный (свето-звуковой) оповещатель (СЗО);
• в режиме работы на ПЦН в составе системы передачи извещений о проникновении и пожаре автоматизированной «АСОС Алеся»(СПИ) передачу информации об изменении состояния ШС и собственного состояния на пульт централизованного наблюдения (ПЦН) в соответствии с «Протоколом информационно-логического обмена информацией между ПЦН и ППКО в СПИ «АСОС Алеся» по ETHERNET/GPRS каналам связи» (версия 4 в редакции от 07.10.2014 г.) по двум активным каналам связи: Ethernet 10/100 Base-T, основному, и GPRS/UMTS/HSDPA (2G/3G), резервному;
• возможность передачи данных в сетях двух операторов сотовой связи в режиме работы на ПЦН в составе СПИ при установке двух SIM карт;
• в автономном режиме работы передачу информации об изменении состояния ШС и собственного состояния по каналу связи на сотовый телефон посредством службы коротких сообщений (SMS);
• питание извещателей охранных и других устройств;
• в автономном режиме работы прибора «Без SIM карты» (технологический) постановку и снятия объекта с охраны без передачи данных на ПЦН или SMS сообщений на сотовый телефон

Прибор поддерживает постановку ШС на охрану по команде с ПЦН.

Прибор обеспечивает постановку и снятие с охраны ключами доступа DS1990A, ключами доступа защищенными АКБС.467369.002.

Прибор выпускается в следующих исполнениях:

• исполнение «А» – обеспечивает контроль радиоканальных ОИ серии «Аларм-РК» производства ЗАО «Риэлта» с помощью блока расширения «Аларм-БРШС»;
• исполнение «Б» – обеспечивает контроль радиоканальных ОИ системы «Астра РИ-М» производства компании «ТЕКО» с помощью радиорасширителя «Астра-РИ-М РР».

К одному радиоканальному ШС подключается один радиоканальный ОИ.

Все исполнения прибора выпускаются в металлическом корпусе.

Технические характеристики

• Напряжение питания, В: от сети переменного тока напряжением 220 В частотой 50 Гц (сеть 220 В) от 187 до 242; от кислотной свинцовой аккумуляторной батареи (АКБ) напряжением 12 В емкостью 18 А•ч (при прерывании сети 220 В) – от 10,7 до 14
• Максимальный ток внешней нагрузки: выход 1 – 1 А; выход 2 – 0,5 А.
• Ток, потребляемый без учета внешних нагрузок: от сети 220 В – не более 35 мА; от АКБ (в состоянии «Дежурный режим») – не более 300 мА.
• Мощность, потребляемая от сети 220 В: при отсутствии внешних нагрузок – не более 8 В•А; при внешних нагрузках с суммарным током потребления 1,5 А – не более 45 В•А.
• Максимальное напряжение, коммутируемое контактами реле – 120 В.
• Максимальный ток, коммутируемый контактами реле – 1 А.
• Максимальное количество независимо охраняемых зон – 32.
• Время готовности к работе – не более 5 с.
• Время непрерывной работы от полностью заряженной АКБ (18 А•ч) при внешних нагрузках с суммарным током потребления до 1,5 А – не менее 3 ч.
• Наработка на отказ – не менее 20 000 ч.
• Срок службы – не менее 10 лет (с учетом восстановительных работ).
• Класс степени защиты человека от поражения электрическим током в соответствии с ГОСТ 12.2.007.0-75 – I.
• Диапазон рабочих температур – от минус 20 до плюс 50 ?С.
• Габаритные размеры (без антенны) – 340х205х100 мм.
• Масса (без АКБ)– не более 4 кг.
