(YLI) YB-500A(LED) Электроригельный замок

Технические характеристики

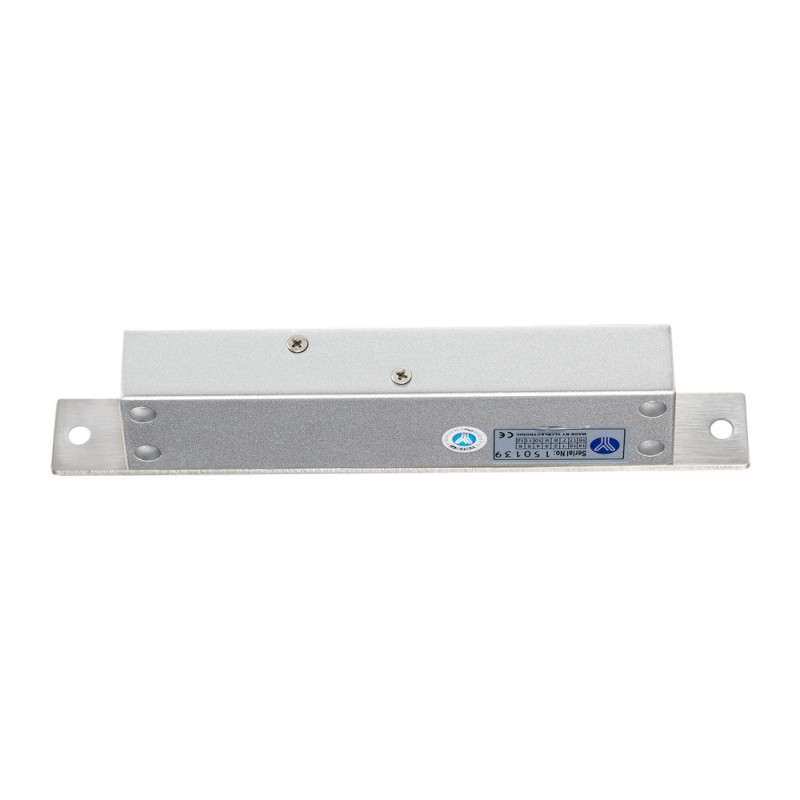

YB-500A(LED) – врезной электроригельный замок для системы контроля доступа.
Компания-производитель YLI ELECTRONIC.

Электроригельный замок предназначен для внутренней установки как в дверную коробку (раму), так и в саму дверь. Подходит для металлических, пластиковых, металлопластиковых и деревянных.

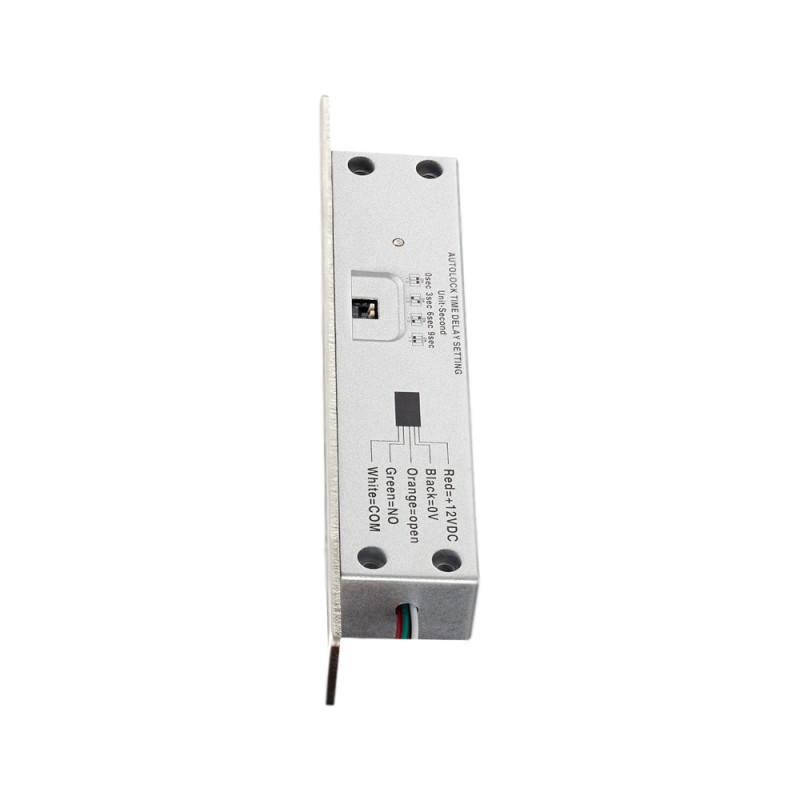

Оснащен встроенным таймером задержки закрывания 0 | 3 | 6 | или 9 сек. (переключается перемычками на замке).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500A(LED)

• Тип замка: электроригельный
• Тип установки: врезной
• Сила удержания: 1000кг
• Таймер задержки: 0 | 3 | 6 | 9 сек.
• Выходы: NO/COM
• Без питания: открыт
• Питание: 12V
• Потребление: 960мА (рабочее) | 180мА (режим ожидания)
• Размеры:

• замок: 192x25x37 (мм)
• ответная планка: 90x25x2мм
• ригель: диаметр 16 мм, длина 13 мм (прямой)

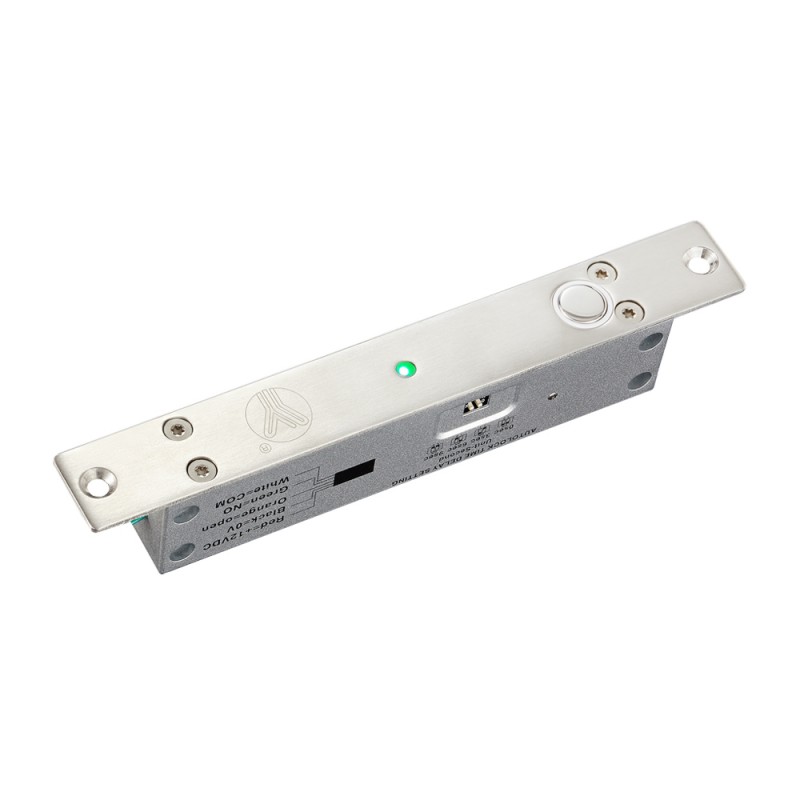

• Встроенный индикатор состояния двери
• Дверь автоматически закрывается, если не была открыта в течении 5 секунд

КОМПЛЕКТАЦИЯ

• электроригельный замок
• накладка на замок
• ответная планка
• монтажный комплект
• крепежные накладки для полой металлической коробки
• инструкция.

УСТАНОВКА ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500A(LED)

Настройте таймер задержки (переключается перемычками на замке);
Вырубите нишу в дверной коробке/двери по размеру замка и ответной планки, после чего установите замок вровень с поверхностью;

*для установки замка в полую металлическую дверную коробку используйте специальные крепежные накладки из комплекта

Приложите накладку на замок и зафиксируйте шурупами;
Установите ответную планку таким образом, чтоб встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм
Согласно инструкции подключения, подсоедините электроригельный замок YB-500A(LED) к питанию и управляющим устройствам системы контроля доступа
