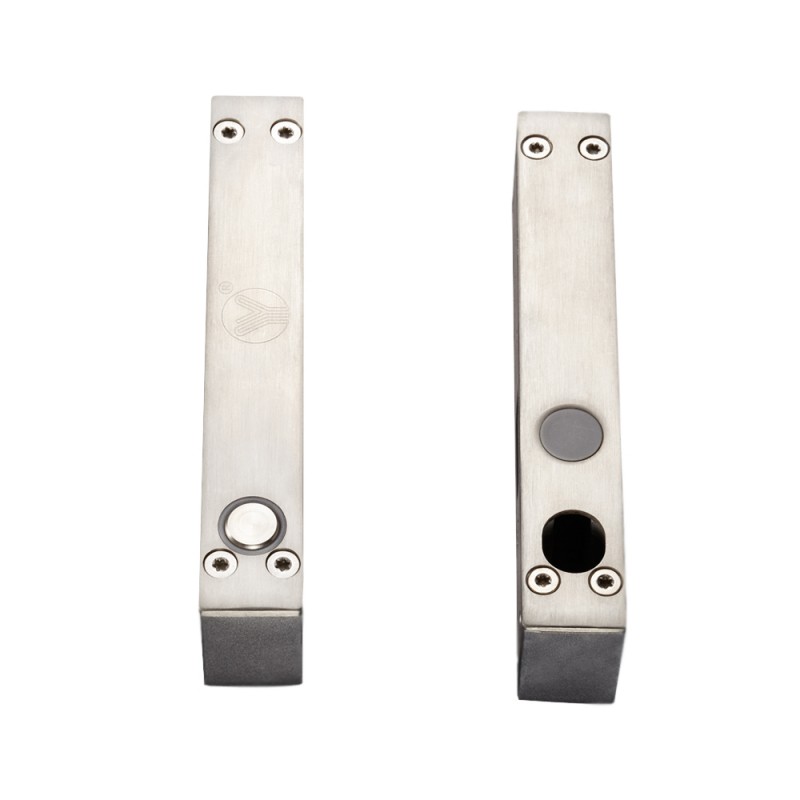

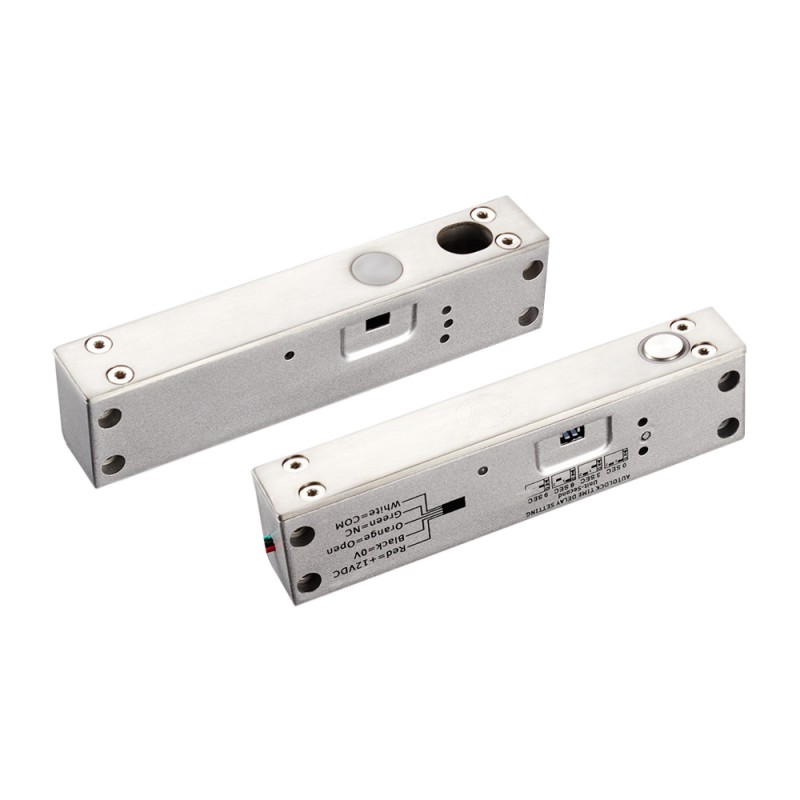

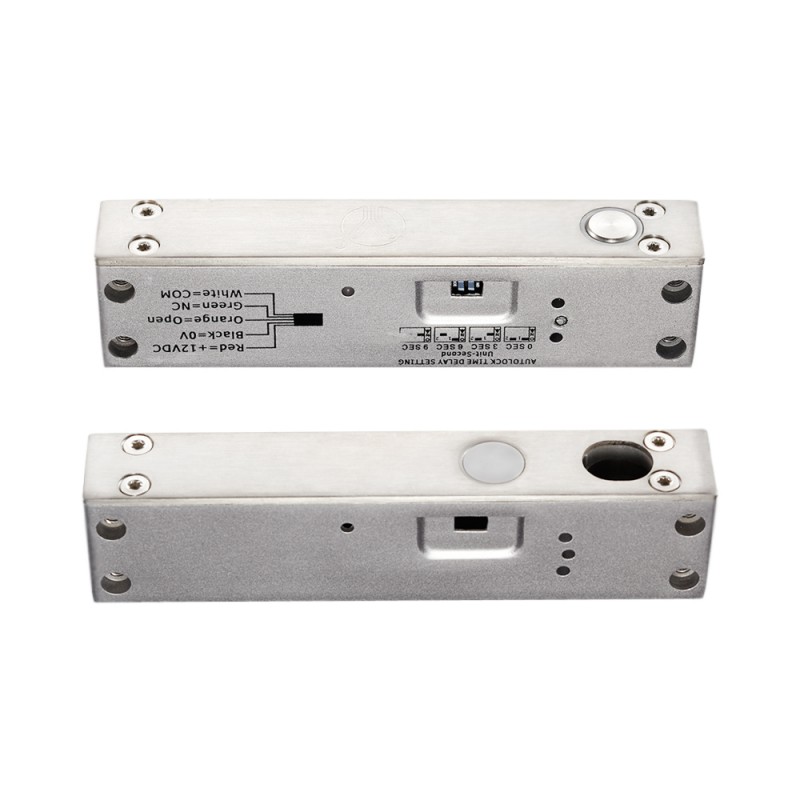

(YLI) YB-500I(LED) Электроригельный замок

Технические характеристики

YB-500I – накладной электроригельный замок на стеклянную дверь без рамы для системы контроля доступа. Также подойдет на открывающуюся в обе стороны дверь.
Компания-производитель YLI ELECTRONIC.

Электроригельный замок предназначен для установки на стеклянную дверь без рамы толщиной до 12мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500I

• Тип замка: электроригельный
• Тип установки: врезной
• Сила удержания: 1000 кг
• Выходы: NC/COM
• Без питания: открыт
• Питание: 12V
• Потребление: 900мА (рабочее) | 120мА (режим ожидания)
• Размеры:

• замок: 150x24x36 (мм)
• ригель: диаметр 16 мм, длина 13 мм (прямой)

• Дверь автоматически закрывается, если не была открыта в течении 5 секунд

КОМПЛЕКТАЦИЯ

• электроригельный замок
• U-образная ответная планка
• монтажный комплект
• крепежные накладки для полой металлической коробки
• инструкция.

УСТАНОВКА ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500I

Прикрепите замок на стеклянную дверь без рамы;

*если толщина стеклянных дверей меньше 12мм, используйте специальные крепежные накладки из комплекта

Подложите накладку под замок и закутите фиксирующие болты;
Установите ответную планку таким образом, чтоб встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм
Согласно инструкции подключения, подсоедините электроригельный замок YB-500I к питанию и управляющим устройствам системы контроля доступа
