(YLI) YM-180N Электромагнитный замок

Технические характеристики

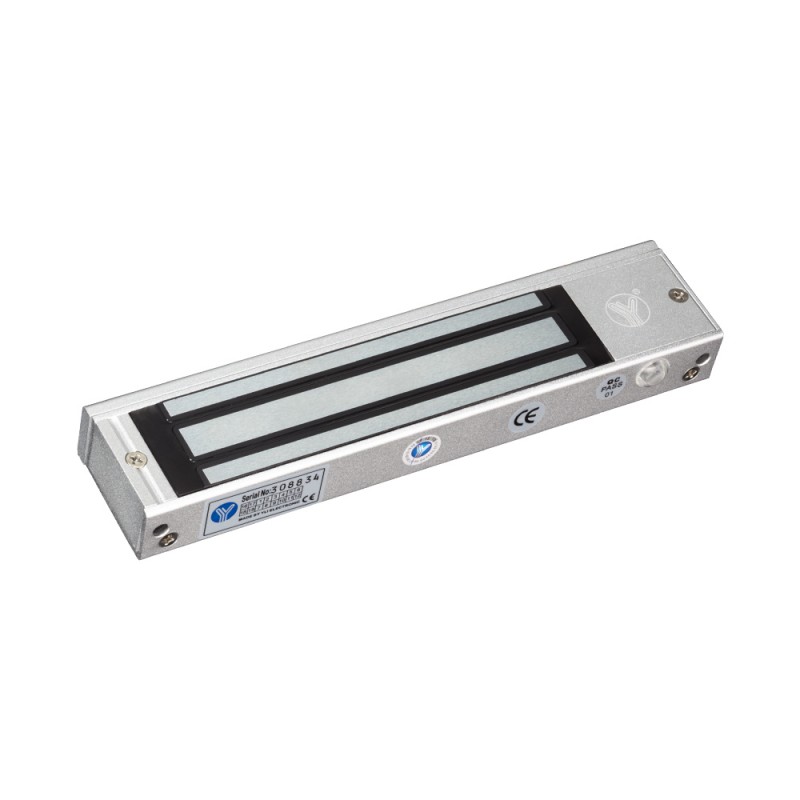

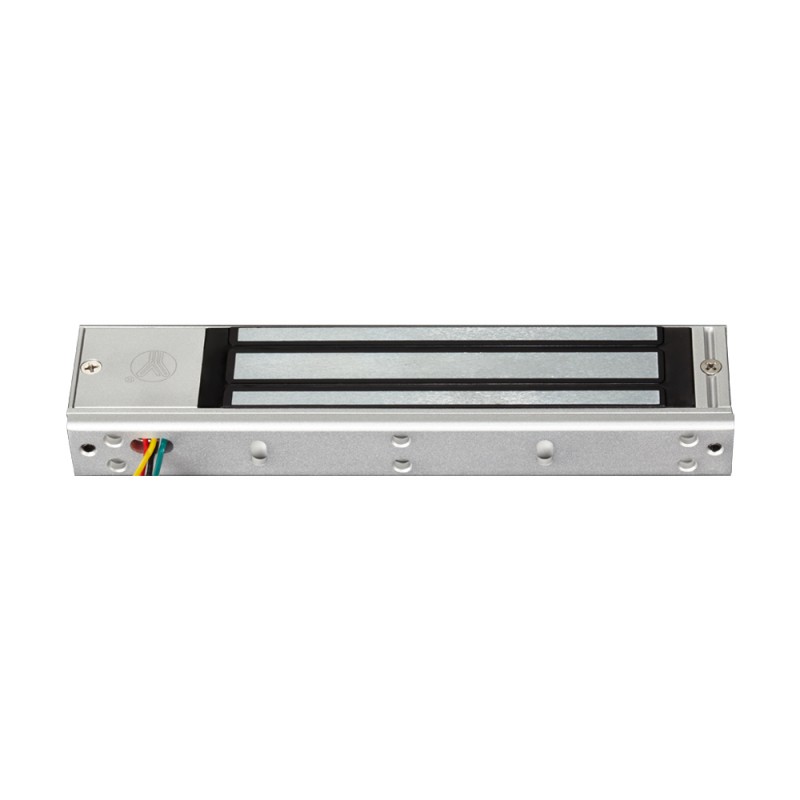

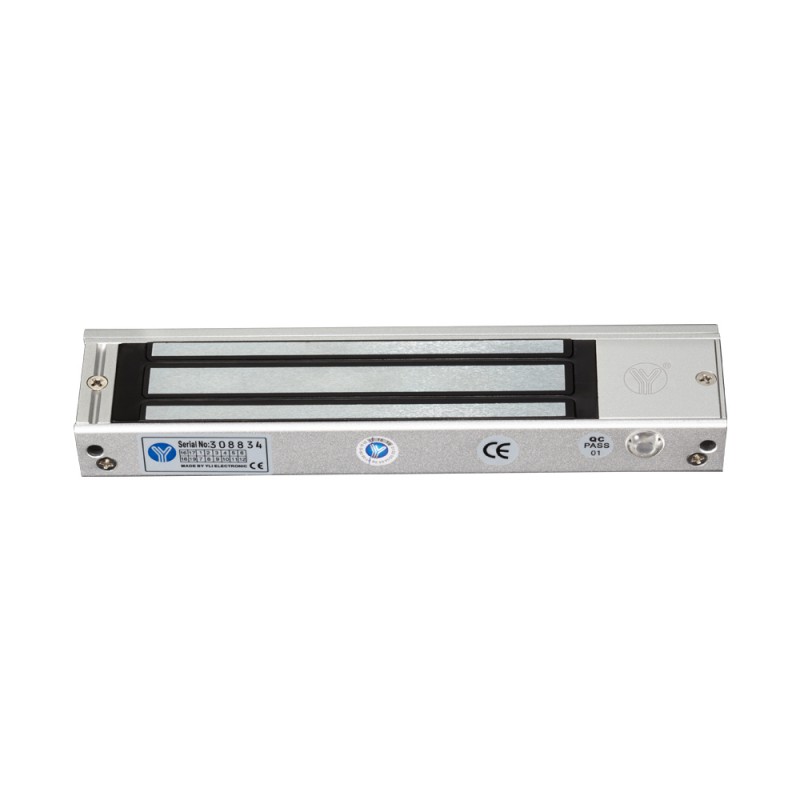

YM-180N (LED) – накладной электромагнитный замок с силой удержания до 180 кг на разрыв.
Компания-производитель YLI ELECTRONIC.
Предназначен для внутренней установки на металлические, пластиковые, металлопластиковые, деревянные или стеклянные двери (с использованием монтажного уголка)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-180N (LED)

• Сила удержания: 180 кг
• Материал корпуса: анодированный алюминий
• Материал ответной части: цинк
• Питание: DC12V | DC24V (переключается перемычкой на замке)
• Потребление: 12V/400mA | 24V/200mA
• Размеры:

• замок с крепежной планкой: 185 x 41.8 x 22.4 (мм);
• ответная планка: 130х33х9.3мм

• электромагнитный замок с крепежной планкой
• ответная часть
• крепежный комплект
• монтажный стикер с разметкой
• инструкция

ОТВЕТНАЯ ПЛАНКА

• Наклейте трафарет в месте установки ответной части на двери;
• С наружной части двери просверлите отверстие d=16мм (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия d=8мм в внутренней стороны двери для фиксации ответной планки;
• Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа
  ВАЖНО! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря резиновой прокладке, для обеспечения более плотного контакта ответной планки и магнита.

  КРЕПЕЖНАЯ ПЛАНКА ЗАМКА

  • Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта

  ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

  • Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа

  ПОДКЛЮЧЕНИЕ ПИТАНИЯ

  • Подключите электромагнитный замок к питанию:


(+) к красному проводу;
(-) к чёрному
