(YLI) YM-280N Электромагнитный замок

Технические характеристики

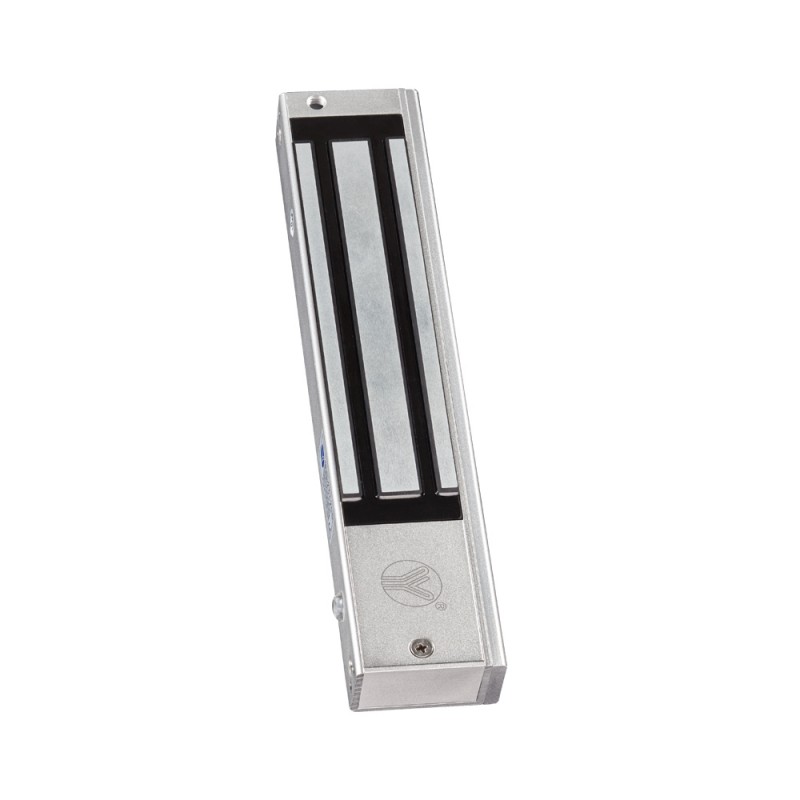

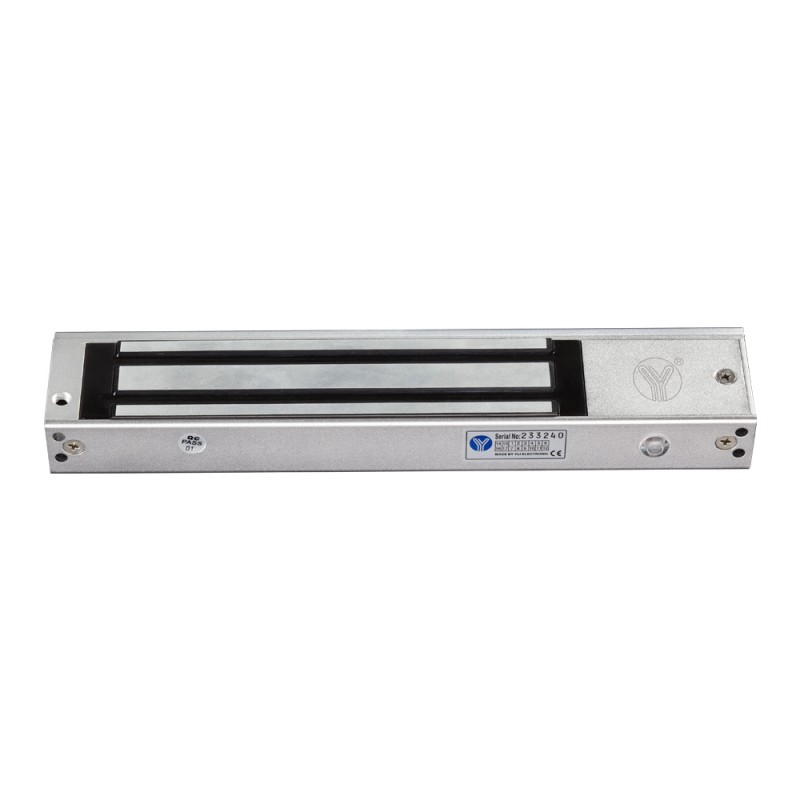

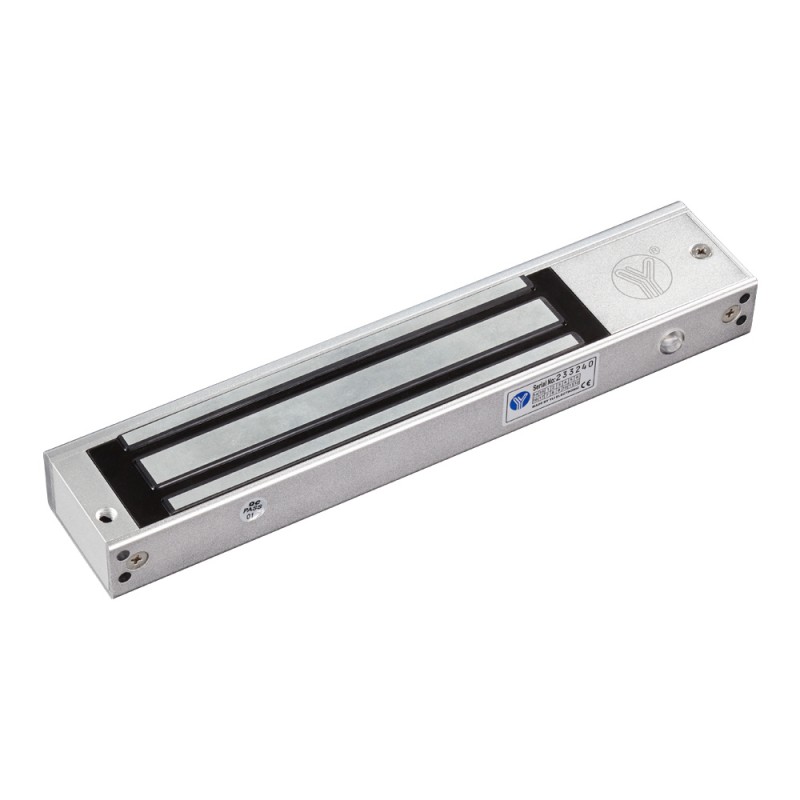

YM-280N (LED) – накладной электромагнитный замок с силой удержания до 280 кг на разрыв.
Компания-производитель YLI ELECTRONIC.
Предназначен для внутренней установки на металлические, пластиковые, металлопластиковые, деревянные или стеклянные двери (с использованием монтажного уголка)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-280N (LED)

• Сила удержания: 280 кг
• Материал корпуса: анодированный алюминий
• Материал ответной части: цинк
• Питание: DC12V | DC24V (переключается перемычкой на замке)
• Потребление: 12V/520mA | 24V/260mA
• Размеры:

• замок с крепежной планкой: 250 x 51.8 x 22.4 (мм);
• ответная планка: 180х38.8х13мм

• электромагнитный замок с крепежной планкой
• ответная часть
• крепежный комплект
• монтажный стикер с разметкой
• инструкция

ОТВЕТНАЯ ПЛАНКА

• Наклейте трафарет в месте установки ответной части на двери;
• С наружной части двери просверлите отверстие d=16мм (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия d=8мм в внутренней стороны двери для фиксации ответной планки;
• Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа
  ВАЖНО! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря резиновой прокладке, для обеспечения более плотного контакта ответной планки и магнита.

  КРЕПЕЖНАЯ ПЛАНКА ЗАМКА
• Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта

ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

• Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа

  ПОДКЛЮЧЕНИЕ ПИТАНИЯ
• Подключите электромагнитный замок к питанию:


(+) к красному проводу;
(-) к чёрному
