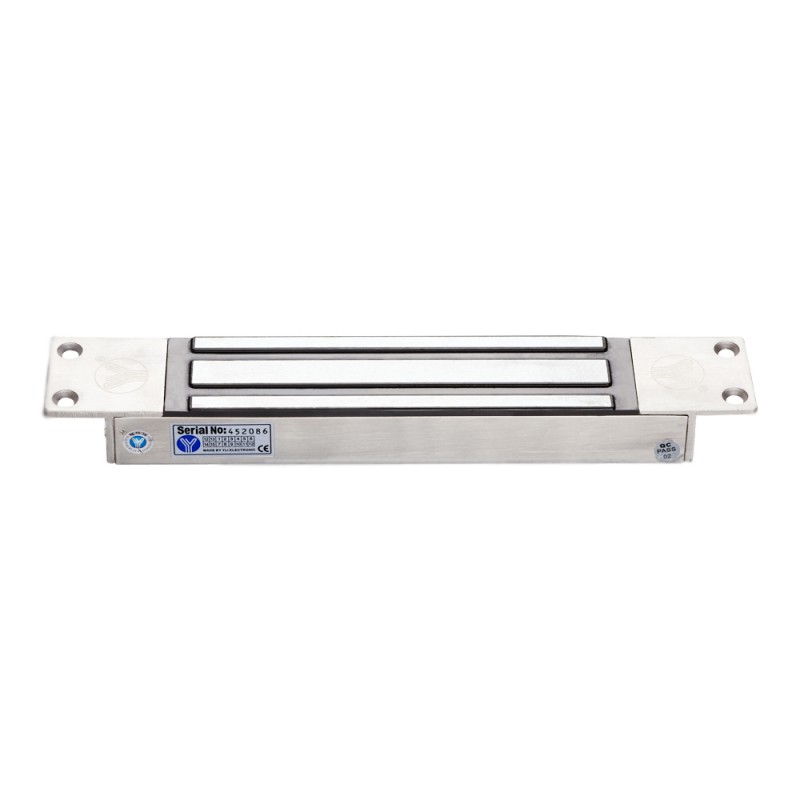

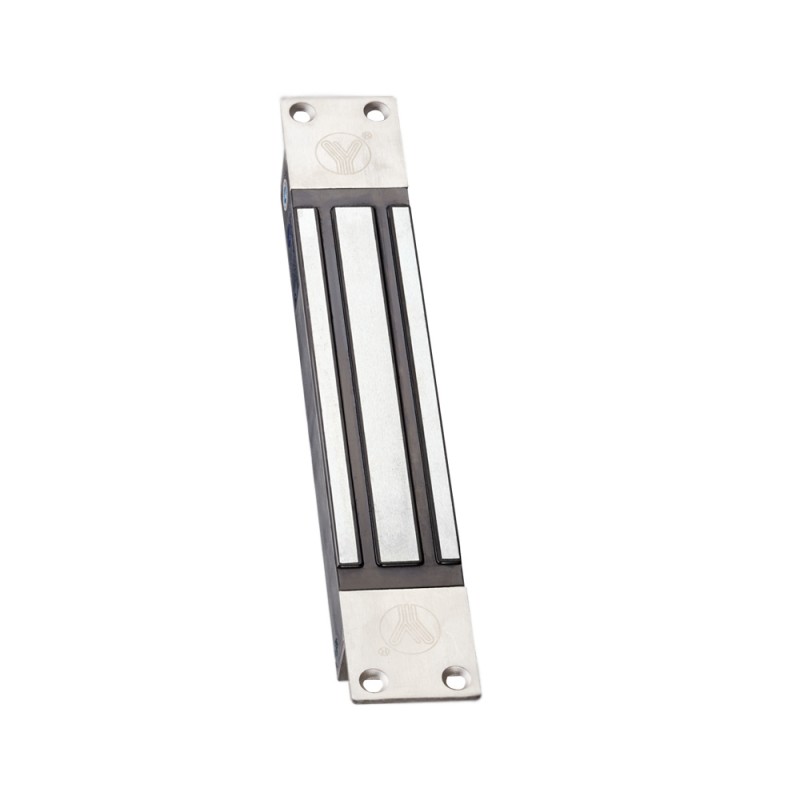

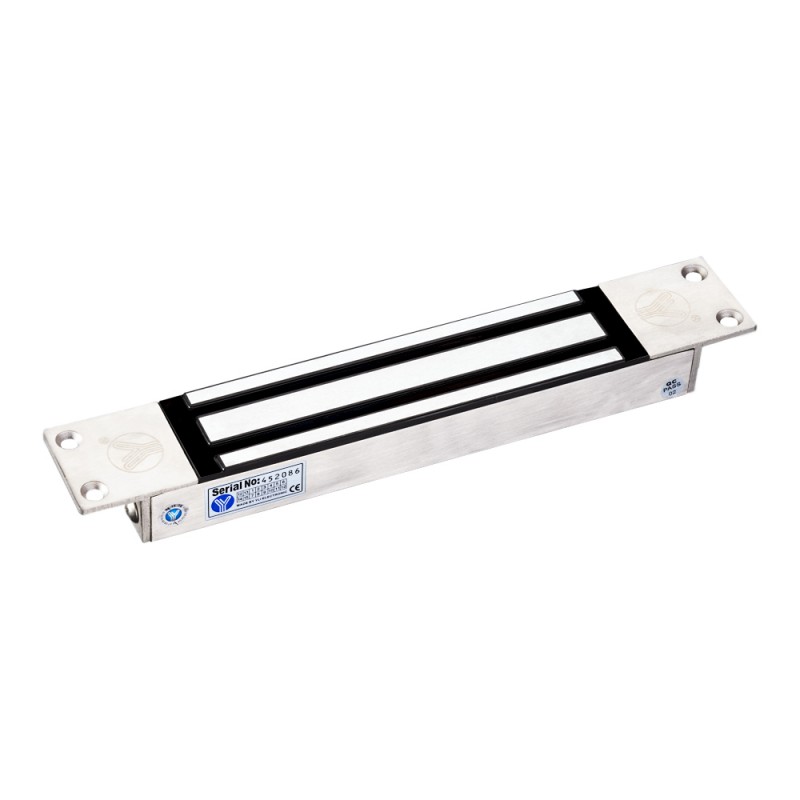

(YLI) YM-350M Электромагнитный замок

Технические характеристики

YM-350M – врезной электромагнитный замок с силой удержания до 350 кг на разрыв.
Компания-производитель YLI ELECTRONIC.
Предназначен для внутренней установки на металлические, пластиковые, металлопластиковые или деревянные.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-350M

• Сила удержания: 350 кг
• Материал корпуса: анодированный алюминий
• Материал ответной части: цинк
• Питание: DC12V | DC24V (переключается перемычкой на замке)
• Потребление: 12V/480mA | 24V/240mA
• Размеры:
  замок: 273 x 44 x 27.5мм;
  ответная планка: 190 x 45 x 11мм

КОМПЛЕКТАЦИЯ YM-350M

• электромагнитный замок с крепежной планкой
• ответная часть
• крепежный комплект
• инструкция

УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО ЗАМКА

ОТВЕТНАЯ ПЛАНКА

• Подготовьте нишу для замка и подведите провод
• Подключите провод к замку
• Установите замок в нишу и закрепите шурупами
• Подготовьте нишу в двери для ответной планки (так чтоб в закрытом состоянии ответная планка находилась напротив замка)
• Закрепите ответную планку и зафиксируйте шурупами
  ВАЖНО! Не затягивайте сильно центральный болт ответной планки. Должен оставаться небольшой люфт, для обеспечения более плотного прилегания

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

• (+) к красному проводу;
• (-) к чёрному

Инструкция
